I. Role tlakových snímačů v průmyslové automatizaci
V rámci moderních průmyslových automatizačních a řídicích systémů hraje snímač tlaku nezastupitelnou roli jako „smyslový orgán“. Jako jeden z nejzákladnějších a nejrozšířenějších měřicích přístrojů v řízení procesů je snímač tlaku zodpovědný za přeměnu fyzického tlaku kapalin, plynů nebo páry v průmyslových procesech na standardizované elektrické signály, které mohou být rozpoznány systémy vyšší{1}}úrovně-, typicky analogovými signály 4–20 mA nebo digitálními komunikačními protokoly, jako je HART, Profibus PA nebo Foundation Fieldbus. Tento zdánlivě jednoduchý převod z „fyzické veličiny na elektrický signál“ je ve skutečnosti kritickým článkem, který překlenuje datovou mezeru mezi vrstvou pro provádění pole a centrální řídicí vrstvou. Bez přesných a spolehlivých dat snímání tlaku by jakákoli složitá regulační smyčka PID, logika ochrany blokování nebo pokročilý algoritmus řízení procesu postrádaly pevný základ.
Pokud jde o šířku průmyslové aplikace,vysílače tlakupokrývají prakticky všechna zpracovatelská a diskrétní průmyslová odvětví: těžbu a rafinaci ropy a plynu, uhelnou chemii a jemnou chemii, tepelnou a jadernou energetiku, zásobování vodou a čištění odpadních vod, potraviny a nápoje a biofarmaceutika, HVAC a chladicí systémy, námořní a pobřežní inženýrství a čisté prostory pro polovodiče. Statistiky ukazují, že v typickém-rozsáhlém petrochemickém komplexu tvoří snímače tlaku 30-40 % celkové instrumentace-jejich provozní stabilita přímo ovlivňuje dostupnost závodu a bezpečnostní rezervy. Hluboké porozumění technologii snímačů tlaku-od mikroskopických mechanismů snímacích prvků až po makroskopickou architekturu systémové integrace má proto významnou technickou hodnotu pro přístrojové inženýry, konstruktéry automatizace i manažery údržby.
II. Princip činnosti snímačů tlaku
Provoz tlakového vysílače je v podstatě vícestupňový{0}}proces přeměny energie a úpravy signálu. Vezmeme-li jako příklad difúzní křemíkový tlakový vysílač,-nejrozšířenější typ na průmyslovém trhu dnes-, jeho kompletní pracovní řetězec lze rozdělit do následujících pěti klíčových kroků:
2.1 Snímání tlaku a mechanické deformace
Když měřené médium (např. vysokoteplotní pára, korozivní kyseliny/zásady nebo vysokotlaký zemní plyn) vstoupí do komory vysílače tlakovým vstupem, tlak působí přímo na izolační membránu (obvykle vyrobenou z nerezové oceli 316L, Hastelloy C-276 nebo tloušťky mikrodesítky tantalu). Tato membrána slouží ke dvěma účelům: fyzicky izoluje médium od přímého kontaktu s vnitřním snímacím čipem a přenáší vnější tlak na vnitřní plnicí kapalinu (obvykle vysoce čistý silikonový olej nebo fluorouhlíkový olej) pro stejný přenos hydraulického tlaku. Tato konstrukční konstrukce "vnější membrána + plnicí kapalina + vnitřní membrána" umožňuje převodníku odolat přetížení několikanásobku plného rozsahu bez trvalého poškození.
2.2 Změna elektrické charakteristiky snímacího prvku
Plnicí kapalina přenáší tlak na piezorezistivní čip MEMS (Micro-Electro-Mechanical Systems) v srdci senzoru. Tento čip je obvykle vyroben z monosilikonu se čtyřmi přesnými-uspořádanými piezorezistory vytvořenými na jeho povrchu pomocí mikroelektronické fotolitografie, spojenými v konfiguraci Wheatstoneova můstku. Když se křemíkový plátek pod tlakem ohne, odpor odporů v tahové zóně vzroste, zatímco odpor odporů v kompresní zóně se sníží-to je dobře-známý piezorezistivní efekt. Díky výjimečně vysokému piezorezistivnímu koeficientu monosilikonu dokonce i mikronová-deformace měřítka způsobuje výrazné změny odporu (relativní změna až stovky ppm/kPa), díky čemuž má senzor extrémně vysokou citlivost.
2.3 Extrakce signálu a primární zesílení
Wheatstoneův můstek převádí změny odporu na rozdílový napěťový signál (typicky pouze milivolty v amplitudě). Tento slabý signál pak vstupuje do předzesilovače, kde je prostřednictvím několika stupňů zesílen nízkošumovými operačními zesilovači na úroveň napětí. V této fázi je třeba věnovat pečlivou pozornost udržení vysokého poměru signálu -k-šumu-, protože nezpracovaný signál je vysoce citlivý na elektromagnetické rušení, tepelný šum a zvlnění zdroje. High{7}}vysílače využívají chopper-stabilizované nebo auto{9}}nulové zesilovače, které eliminují nízko-frekvenční offset a drift.
2.4 Teplotní kompenzace a korekce nelinearity
Jedna z největších technických výzevsenzory tlakuje teplotní posun. Piezorezistivní koeficient, modul pružnosti a dokonce i geometrické rozměry monosilikonu se mění s teplotou, což způsobuje různé výstupní hodnoty pro stejný tlak při různých teplotách okolí. K vyřešení tohoto problému obsahuje vysílač prvek pro snímání teploty (typicky dioda nebo platinový RTD), který monitoruje teplotu čipu v reálném čase. Mikroprocesor používá předem -uložené teplotní{4}} tabulky kalibračních dat tlaku k dynamické kompenzaci výstupu pomocí softwarových algoritmů, čímž dosahuje kombinované přesnosti ±0,075 % FS nebo lepší v celém rozsahu teplot. Navíc kvůli ne-ideálním mechanickým a můstkovým charakteristikám nemá výstupní signál dokonale lineární vztah se skutečným tlakem-polynomiální přizpůsobení nebo se pro korekci linearizace používají algoritmy po částech interpolace.
2.5 Standardizované výstupní a komunikační protokoly
Upravený signál je nakonec převeden na průmyslový-standardní výstupní formát. Tradiční přístup používá 4-20mA dvou-drátový analogový výstup-, kde 4mA představuje nulu (spodní limit rozsahu) a 20mA představuje plný rozsah. Mezi výhody tohoto schématu patří: proudové signály jsou imunní vůči odporu vedení, díky čemuž jsou vhodné pro přenos na dlouhé{12}}vzdálenosti (až několik kilometrů); nižší proud o 4 mA může současně napájet vysílač, což umožňuje "signál a napájení na stejné lince"; a pokud dojde k přerušení vedení, proud klesne na 0 mA, což umožňuje okamžitou detekci poruchy. Moderní inteligentní převodníky k tomu navíc přidávají schopnost digitální komunikace: HART překrývá signály frekvenčního posunu (FSK) na smyčce 4-20 mA pro obousměrnou digitální komunikaci bez rušení; plně digitální protokoly jako Profibus PA nebo Foundation Fieldbus zcela odstraňují analogové signály, přenášejí digitální datové pakety přímo a podporují měření s více proměnnými, vzdálenou konfiguraci a odesílání diagnostických informací.
III. Základní struktura snímačů tlaku
Typický inteligentní snímač tlaku lze rozdělit do čtyř fyzických modulů: senzorový modul, elektronický modul, kryt a modul elektrického rozhraní a modul procesního připojení.
3.1 Senzorový modul – „Srdce“ vysílače

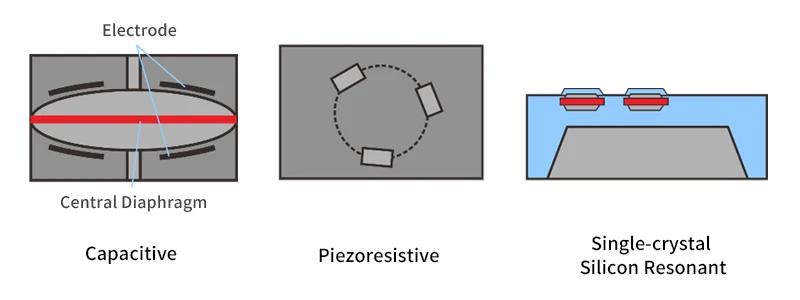

V modulu snímače je umístěn snímací čip a jeho podpůrné součásti, jak je popsáno v části 2.2. Pokud jde o technologii snímacích prvků, hlavní průmyslové moduly snímačů zahrnují následující typy:
Difúzní křemík: Piezorezistory jsou tvořeny difúzním dopováním přímo na monosilikonovém plátku pomocí technologie MEMS. Mezi výhody patří vysoká citlivost, rychlá odezva, malé rozměry a nízké náklady na sériovou výrobu. Nevýhody jsou teplotní citlivost a vlastní křehkost křemíku, což omezuje přetížitelnost. Vhodné pro čisté kapaliny a neutrální plyny v konvenčních podmínkách.
Monosilicon Resonant: Mikro-obrobený rezonanční paprsek je vyroben na křemíkové destičce; změny tlaku mění rezonanční frekvenci paprsku a tlak je odvozen z měření frekvence. Tyto snímače nabízejí extrémně vysokou přesnost (až ±0,04 % FS), vynikající dlouhodobou-stabilitu (roční posun < ±0,05 % FS) a frekvenční výstup se silnou schopností proti-rušení.
Kapacitní: Tlak se měří detekcí změn kapacity mezi snímací membránou a pevnou elektrodou pod tlakem. Kapacitní snímače jsou odolné, mají vysokou přetížitelnost, nízký teplotní drift a jsou necitlivé na záření a vibrace. Řada Rosemount 3051 je klasickým zástupcem.
Keramický kapacitní materiál: Keramika Al₂O₃ nebo ZrO₂ s vysokou čistotou slouží jako materiál substrátu i membrány a nevyžaduje žádnou plnicí kapalinu pro přímý kontakt s médiem. Keramika nabízí výjimečnou odolnost proti korozi a otěru, díky čemuž je ideální pro drsná média, jako je buničina, kaše a suspenze obsahující -částice.
Tenzometr s kovovou fólií: Odporové tenzometry jsou připojeny ke kovovému elastickému prvku; tlakem-vyvolaná deformace mění odpor měřidla. Tyto senzory jsou jednoduché a levné-, ale nabízejí nižší přesnost a stabilitu-především pro nízkonákladové-obecné-účelové aplikace.
3.2 Elektronický modul – „Mozek“ vysílače
Elektronický modul se obvykle skládá z jedné nebo více desek plošných spojů (PCB) integrujících následující funkční jednotky:
Mikrokontrolér (MCU): Jádro pro zpracování a řízení dat, zodpovědné za A/D konverzi, digitální filtrování, teplotní kompenzaci, linearizaci, nastavení rozsahu, nastavení tlumení, vlastní-diagnostiku a další. Vysoce výkonné MCU také podporují FFT spektrální analýzu a výpočet pulzního toku.
A/D převodník: Převádí analogové napětí na digitální hodnotu-obvykle 16 až 24{4}}bitové rozlišení se vzorkovací frekvencí až tisíců za sekundu. ADC s vysokým rozlišením je předpokladem vysoké přesnosti.
D/A převodník: Převádí digitální výsledek zpět na analogový proudový výstup 4-20mA. Některé návrhy používají PWM plus filtrování dolní propusti k dosažení funkčnosti DAC.
Komunikační rozhraní IC: V závislosti na protokolu to zahrnuje modemy HART, transceivery RS-485, Profibus ASIC nebo Ethernet PHY.
Power Management: Převádí 12-42V DC smyčkové napájení na různé interně požadované úrovně napětí (např. 3,3V, 5V, ±15V), s ochranou proti přepólování, potlačením přepětí a filtrováním EMI.
Paměť: EEPROM nebo Flash ukládá tovární kalibrační data, uživatelské konfigurační parametry a protokoly událostí.
3.3 Modul krytu a elektrického rozhraní – „brnění“
Pouzdro je obvykle vyrobeno z hliníku litého pod tlakem{0} nebo z nerezové oceli s těsněním pro dosažení specifického stupně ochrany proti vniknutí (IP65/IP66/IP67/IP68). Pro prostory s nebezpečím výbuchu musí pouzdro splňovat konstrukční normy pro provedení-nevýbušnosti (Ex d) nebo jiskrovou bezpečnost (Ex ia), aby bylo zajištěno, že vnitřní jiskry nemohou zapálit vnější výbušné atmosféry. Elektrická rozhraní zahrnují:
Vstupní porty pro kabely: Standardní závity M20×1,5 nebo ½" NPT, používané s kabelovými průchodkami odolnými proti výbuchu.
Svorkovnice: Obvykle dva-vodičové svorky (+24V/-Signál), u některých modelů jsou volitelné testovací svorky.
Zemnicí kolík: Pro připojení stínění a ekvipotenciálního uzemnění.
Displej: Některé modely jsou vybaveny LCD displejem pro místní čtení hodnot tlaku, sloupcových grafů a stavu alarmů.
3.4 Procesní spojovací modul – „Snímací sondy“
Procesní připojení je přímo propojeno s měřeným potrubím nebo nádobou, včetně:
Tlakové kohouty: Běžné specifikace zahrnují ½" NPT samice, G½" samec, M20×1,5 samec.
Izolační ventily a tři-rozvody ventilů:Snímače diferenčního tlakujsou obvykle vybaveny třemi -ventilovými rozdělovači (vyvažovací ventil + uzavírací ventily na horní/dolní straně) pro vyrovnání tlaku před spuštěním, izolaci pro údržbu a odvzdušnění.
Membránová těsnění: U vysoko{0}}teplotních, vysoce{1}}viskozitních, krystalizujících nebo vysoce korozivních médií se používají vzdálená membránová těsnění (kapilární typ) k přenosu tlaku přes olejové-kapiláry naplněné do těla vysílače.
IV. Podrobný výklad klíčových technických specifikací
Správná interpretace a pochopení specifikací snímače tlaku je předpokladem pro vědecký výběr a správné použití. Základní parametry jsou analyzovány níže:
4.1 Dosah a poměr ztlumení
Rozsah je definován jako interval mezi minimálními a maximálními hodnotami tlaku, které může vysílač měřit,-například 0–100 kPa, -100–200 kPa nebo absolutní vakuum do 35 MPa. Turndown Ratio odkazuje na poměr maximálního rozpětí k minimálnímu nastavitelnému rozpětí. Například vysílač s převodem 100:1 a maximálním rozpětím 10MPa lze upravit až na minimální rozpětí 0,1MPa při zachování specifikované přesnosti. Vysoký převodový poměr nabízí větší flexibilitu, což umožňuje, aby se stejný převodník přizpůsobil různým procesním podmínkám a snižuje zásoby náhradních dílů. Mějte však na paměti, že přesnost obvykle klesá, když je skutečné rozpětí nastaveno hluboko pod maximální rozpětí (výrobci obvykle specifikují přesnost na referenční rozpětí).
4.2 Třída přesnosti
Přesnost je obvykle vyjádřena jako procento celého rozsahu (%FS), přičemž běžné třídy zahrnují ±0,5 % FS, ±0,25 % FS, ±0,1 % FS, ±0,075 % FS a ±0,04 % FS. Vysoce přesné vysílače (lepší než ±0,1 % FS) obvykle používají monosilikonové rezonanční nebo přesné{8}}kompenzované kapacitní technologie. Je důležité rozlišovat mezi základní chybou (měřenou za referenčních podmínek) a kombinovanou chybou (včetně linearity, hystereze, opakovatelnosti, teplotních vlivů atd.). Pro aplikace s bezpečnostním přenosem nebo bezpečnostním blokováním by měly být vybrány produkty s kombinovanou chybou menší nebo rovnou ±0,2 % FS.
4.3 Dlouhodobá-stabilita
Tato specifikace měří výstupní odchylku vzhledem k počáteční kalibrační hodnotě za specifikovanou dobu (typicky jeden rok), vyjádřenou například jako ±0,1 % FS/rok. Dlouhodobá-stabilita závisí na vlastnostech stárnutí materiálu, uvolnění napětí obalu a rychlosti stárnutí elektronických součástek. Vysoce kvalitní vysílače používají screening zrychleného stárnutí a tepelné cyklické žíhání ke kontrole ročního posunu v rozmezí ±0,05 % FS.
4.4 Doba odezvy
Doba potřebná k tomu, aby výstupní signál dosáhl určitého procenta konečné stabilní hodnoty po skokové změně tlaku-obvykle 63,2 % pro časovou konstantu prvního{2}}řádu τ nebo 90 % pro dobu odezvy T₉₀. Pro obecné řízení procesu stačí desítky až stovky milisekund. Pro rychlé dynamické procesy, jako je regulace rázů kompresoru nebo zkušební stolice motoru, jsou však vyžadovány vysílače s dobou odezvy pod 10 ms, čehož se často dosahuje pomocí speciálních malých{7}}kavit a vysokorychlostní{8}}elektroniky.
4.5 Kapacita přetížení
Maximální tlak, který vysílač vydrží bez trvalého poškození (typicky několikanásobek horní hranice rozsahu, např. 2x, 5x nebo dokonce 10x). Přetížitelnost závisí na mechanické pevnosti snímacího prvku a mezích zdvihu izolační membrány. Pro aplikace s potenciálními vodními rázy nebo chybami obsluhy (např. za ventily odvaděče kondenzátu) by měly být vybrány produkty s přetížitelností větší nebo rovnou 5x.
4.6 Vlivy teploty
Zahrnuje koeficient nulové teploty a koeficient rozpětí, vyjádřený jako %/10 stupňů nebo %/K. Například nulový teplotní koeficient ±0,02 %/10 stupňů znamená, že nulový výstup se neposune o více než 0,02 % plného rozpětí při každé změně okolní teploty o 10 stupňů. Rozsahy teplotní kompenzace jsou obvykle -20 stupňů až 80 stupňů (standardní) nebo -40 stupňů až 85 stupňů (široká teplota). Za tímto rozsahem přesnost výrazně klesá.
4.7 Hodnocení ochrany proti vniknutí a ochrany proti výbuchu
Hodnocení IP: IP65 znamená prachotěsné-a chráněné proti tryskající vodě; IP66 chrání před silným proudem vody; IP67 umožňuje dočasné ponoření do 1 metru vody; IP68 umožňuje nepřetržité ponoření.
Označení ochrany proti výbuchu: Nevýbušný-typ Ex d IIC T6 Gb (pro plynová prostředí zóny 1/zóny 2 znamená teplotní třída T6 povrchovou teplotu menší nebo rovnou 85 stupňům); Typ jiskrové bezpečnosti Ex ia IIC T4 Ga (pro zónu 0). Výběr se musí přísně řídit výkresy klasifikace nebezpečných oblastí.
4.8 Kompatibilita médií
Materiály membrány a těsnění v kontaktu s médiem musí odolávat chemické korozi, otěru a teplotě. Společné párování materiálů:
Aplikace materiálu
Nerezová ocel 316L Nejvíce neutrální voda, olej, plyn a slabé kyseliny/zásady
Hastelloy C-276 Mokrý chlór, chlornan, koncentrovaná kyselina sírová a další silná oxidační činidla
Monel 400 Kyselina fluorovodíková, mořská voda a další redukční média
Tantal Dýmající kyselina sírová, aqua regia a další ultra-korozivní média
Výstelka PTFE/PFA Silné kyseliny a zásady (omezená teplota/tlak)
Gold Plating Vysoce{0}}čisté polovodičové procesní plyny
